सैंडपेपर/ अपघर्षक के लिए हाइड्रोलिक ट्रैवल हेड कटिंग मशीन

सैंडपेपर/ अपघर्षक के लिए हाइड्रोलिक ट्रैवल हेड कटिंग मशीन







एप्लिकेशन की सीमा
हाइड्रोलिक ट्रैवल हेड कटिंग मशीन का उपयोग कई उद्योगों में व्यापक रूप से किया जाता है, जैसे:
· मोटर वाहन इंटीरियर
· चमड़े और लेथरगूड्स -शू अप्पर्स, वॉलेट, पर्स, बेल्ट
· कॉर्क गास्केट और मैट
· फोम और स्पंज
· फुटवियर घटक -शोस, इन्सोल, इन्सोल मोजे, अप्पर्स, पट्टियाँ
· रबर -गास्केट, सील, वाशर
· खिलौने-सॉफ्ट खिलौने, विज्ञापन नोवेल्टीज, मिनी जिग-सो पहेलियाँ, आदि।







कैसे कुंतई हाइड्रोलिक कटिंग मशीन चुनें
1. सामग्री: नॉनमेटल सामग्री जैसे कि चमड़े, कपड़े, फोम, ईवा, रबर गैसकेट, आदि।
2. कटिंग क्षेत्र: यह सामग्री के आकार पर निर्भर करता है।
3. कटिंग फोर्स: यह डाई कटर/कटिंग मोल्ड के कुल ब्लेड परिधि पर निर्भर करता है।
4. फ़ीडिंग सिस्टम: यह सामग्री पर निर्भर करता है।









मशीन विन्यास



Ⅰ। मुख्य तकनीकी चश्मा

कटिंग फोर्स: 25टन से 75 टन तक

सिर का आकार काटने: 500 × 500 मिमी से 700*700 मिमी

मानक कार्य तालिका आयाम: 2250 × 550 मिमी (डब्ल्यू*डी) (यह अनुकूलित है)

समायोज्य स्ट्रोक (मिमी): 30-180 मिमी

लागू सामग्री चौड़ाई: 1600 मिमी (यह अनुकूलित है)

मुख्य मोटर पावर: 3KW

फीडिंग सर्वो मोटर पावर: 1.5kW

ट्रैवल हेड सर्वो मोटर पावर: 2KW

हाइड्रोलिक सिस्टम वर्किंग प्रेशर: 30MPA से कम या बराबर

वायु स्रोत: 0। 5-0। 8mpa

हवा की खपत: 0। 2CBM/मिनट

कुल शक्ति: 6.5kW

वोल्टेज: अनुकूलन योग्य



Ⅱ.machine संरचना

1। क्लिप-ऑन स्टेप-वार फ़ीड पार्ट्स

भाग में सर्वो मोटर, रिड्यूसर, वायवीय क्लैंपिंग डिवाइस, तनाव तंत्र शामिल हैं।

मशीन वायवीय क्लैंपिंग सामग्री गति को अपनाती है, यह सुनिश्चित करने के लिए कि सामग्री विरूपण या विस्थापन नहीं है

सर्वो मोटर द्वारा संचालित, फ़ीड लंबाई को सीधे टच स्क्रीन पर इनपुट डेटा द्वारा बदला जा सकता है

2। कटिंग मशीन

(1) कटिंग मशीन में फ्रेम, हाइड्रोलिक भागों और स्वचालित चलती सिर के भाग, आदि होते हैं

(२) पंचिंग बोर्ड डाई स्थिरता को काटने से लैस है। यह सुविधाजनक है और डाई कटर बदलना आसान है।

(३) कटिंग डाई साइड्सलिप को बॉल स्क्रू और सर्वो मोटर द्वारा संचालित किया जाता है, चलती सटीकता उच्च है

(४) विशेष डिजाइन पंच के सूक्ष्म तंत्र को प्रभावित करना एक पंक्ति या कई पंक्तियों को पीपी बोर्ड की चाल से काटते हुए, पीपी बोर्ड के सेवा जीवन को लम्बा खींचें

(5) उच्च काटने, बिजली बचाने, कोई उच्च तेल तापमान वृद्धि नहीं करने के लिए फ्लाईव्हील ऊर्जा भंडारण का उपयोग करें

(6) स्ट्रोक सेटिंग संस्थान कटिंग हाइट सेटिंग में डाई कटर के साथ सहयोग करते हैं, सुविधाजनक और सटीकता का समायोजन करें

(7) मुख्य सील ने जर्मन आयातित ब्रांड का उपयोग किया। हाइड्रोलिक भागों, विद्युत उपकरण सभी आयातित ब्रांड का उपयोग करते हैं, वे टिकाऊ होते हैं।

(8) उच्च आवृत्ति शमन के बाद मेजबान तेल सिलेंडर पिस्टन रॉड बेलनाकार सतह हार्ड क्रोमियम चढ़ाना प्रसंस्करण, मशीन सेवा जीवन सुनिश्चित करें

3। वायवीय भाग

डाई कटर पोजिशनिंग, स्टफिंग और अन्य फ़ंक्शंस को पूरा करने के लिए इलेक्ट्रिक और मैनुअल कंट्रोल के साथ

4। विद्युत घटक

(1) इलेक्ट्रिक कैबिनेट को जलरोधक, डस्टप्रूफ, प्रोटेक्शन की आवश्यकता है

(2) खरीदार द्वारा पूरा किया गया साइट स्थापना सामग्री और विद्युत कैबिनेट निर्माण के लिए उपकरण, आपूर्तिकर्ता द्वारा प्रदान किए गए सर्वो मोटर एनकोडर सिग्नल लाइनें

(३) सभी भाग सर्किट ब्रेकर या फ्यूज प्रोटेक्शन के साथ हैं



Iii। एसभयावहपैमाने

1। मशीन सुरक्षात्मक भागों से घिरा हुआ है, यह सुनिश्चित करें कि ऑपरेटर कटिंग क्षेत्र और गति क्षेत्र के करीब नहीं हो सकते हैं

2। हाइड्रोलिक सिस्टम सुरक्षा राहत वाल्व से लैस, हाइड्रोलिक सिस्टम प्रेशर ओवरलोड को रोकें

3। असामान्य बिजली आउटेज के दौरान सामान्य काम में उपकरण और फिर अचानक स्वचालित रूप से स्वचालित रूप से फिर से शुरू न होने की स्थिति के तहत बिजली बहाल करें

4। जब मशीन गलत चलती है, तो रीसेट बटन दबाएं, मशीन सामान्य काम फिर से शुरू कर सकती है



Ⅳ। मुख्य घटक आपूर्तिकर्ता

नाम	देने वाला
स्वीकृति	मित्सुबिशी
टच स्क्रीन	मित्सुबिशी
संपर्ककर्ता (स्विच)	ताइवान
थर्मोरेले	ताइवान
बटन स्विच	श्नाइडर
लघु रिले	ओमरोन
इमदो मोटर	मित्सुबिशी
मुख्य हाइड्रोलिक पार्ट्स	सीएमएल
सील -तत्व	B+S
तेल खींचने का यंत्र	बसेमा
लीनियर बियरिंग	ताइवान
यात्रा स्विच	झुकाव होना
मोटर	मित्सुबिशी
वायवीय तत्व	AirTac



Ⅴ. योजनाबद्ध आरेख

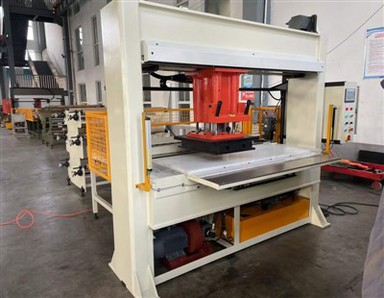

मशीन तस्वीरें











कंपनी प्रोफाइल

1985 के बाद से, हम विभिन्न उद्योगों, जैसे पैकेजिंग उद्योग, कार ट्रिम उद्योग, फुटवियर उद्योग, परिधान उद्योग, खिलौने उद्योग, असबाब उद्योग और इतने पर विभिन्न उद्योगों के लिए विभिन्न कोटिंग लेमिनेशन मशीनों और कटिंग मशीनों का निर्माण कर रहे हैं। मजबूत इंजीनियरिंग शक्ति और संतोषजनक aftersales सेवा घरेलू बाजार और विदेशी बाजार दोनों में हमारे प्रमुख स्थान को समेकित करती है।
